TOPOLOGI JARINGAN KOMPUTER

    Topologi adalah suatu cara menghubungkan komputer yang satu dengan komputer lainnya sehingga membentuk jaringan. Cara yang saat ini banyak digunakan adalah bus, token-ring, star dan peer-to-peer network. Masing-masing topologi ini mempunyai ciri khas, dengan kelebihan dan kekurangannya sendiri.

1. Topologi BUS



   Topologi BUS

Topologi bus terlihat pada skema di atas. Terdapat keuntungan dan kerugian dari tipe ini yaitu:

Keuntungan:                              Kerugian:

- Hemat kabel                            - Deteksi dan isolasi kesalahan sangat kecil

- Layout kabel sederhana           - Kepadatan lalu lintas

- Mudah dikembangkan           - Bila salah satu client rusak, maka jaringan tidak bisa berfungsi.

                                                - Diperlukan repeater untuk jarak jauh

2. Topologi Token RING/RING

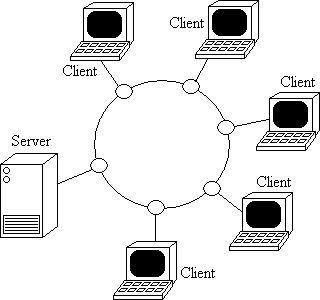

   Topologi RING




Topologi TokenRING terlihat pada skema di atas. Metode token-ring (sering disebut ring saja) adalah cara menghubungkan komputer sehingga berbentuk ring (lingkaran). Setiap simpul mempunyai tingkatan yang sama. Jaringan akan disebut sebagai loop, data dikirimkan kesetiap simpul dan setiap
informasi yang diterima simpul diperiksa alamatnya apakah data itu untuknya atau bukan. Terdapat keuntungan dan kerugian dari tipe ini yaitu:

Keuntungan:                              Kerugian:

- Hemat kabel                            - Peka kesalahan

                                                - Pengembangan jaringan lebih kaku

3. Topologi STAR



   Topologi Start




Merupakan kontrol terpusat, semua link harus melewati pusat yang menyalurkan data tersebut kesemua simpul atau client yang dipilihnya. Simpul pusat dinamakan stasium primer atau server dan lainnya dinamakan stasiun sekunder atau client server. Setelah hubungan jaringan dimulai oleh server maka setiap client server sewaktu-waktu dapat menggunakan hubungan jaringan tersebut tanpa menunggu perintah dari server. Terdapat keuntungan dan kerugian dari tipe ini yaitu:

Keuntungan:

- Paling fleksibel

- Pemasangan/perubahan stasiun sangat mudah dan tidak mengganggu bagian jaringan lain

- Kontrol terpusat

- Kemudahan deteksi dan isolasi kesalahan/kerusakan

- Kemudahaan pengelolaan jaringan

Kerugian:

- Boros kabel

- Perlu penanganan khusus

- Kontrol terpusat (HUB) jadi elemen kritis

4. Topologi Peer-to-peer Network
   Peer artinya rekan sekerja. Peer-to-peer network adalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1-2 printer). Dalam sistem jaringan ini yang diutamakan adalah penggunaan program, data dan printer secara bersama-sama. Pemakai komputer bernama Dona dapat memakai program yang dipasang di komputer Dino, dan mereka berdua dapat mencetak ke printer yang sama pada saat yang bersamaan.

Sistem jaringan ini juga dapat dipakai di rumah. Pemakai komputer yang memiliki komputer ‘kuno’, misalnya AT, dan ingin memberli komputer baru, katakanlah Pentium II, tidak perlu membuang komputer lamanya. Ia cukup memasang netword card di kedua komputernya kemudian dihubungkan dengan kabel yang khusus digunakan untuk sistem jaringan. Dibandingkan dengan ketiga cara diatas, sistem jaringan ini lebih sederhana sehingga lebih mudah dipelajari dan dipakai.
